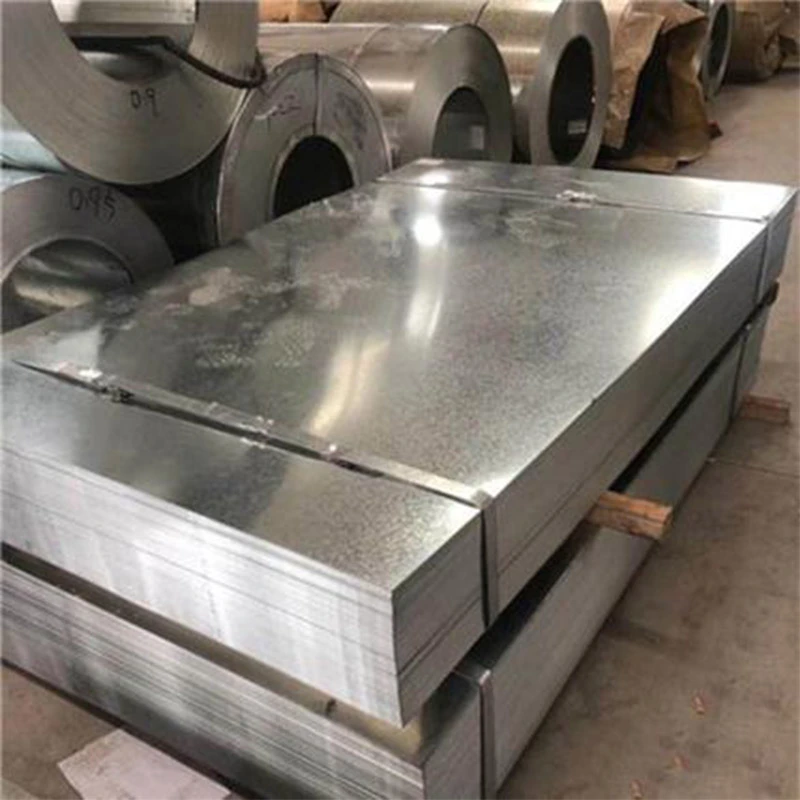

A horganyzott acéllemez és -lemez olyan szénacélt jelent, amelyet tűzi- vagy elektrogalvanizálási eljárással bevontak cink védőréteggel. A cinkbevonat kohászati kötést képez az alapacéllal, kiváló korrózióállóságot biztosítva, és meghosszabbítja az élettartamot zord környezetben. atYS STEEL, mind szerkezeti, mind kereskedelmi minőségű horganyzott termékeket gyártunk az olyan nemzetközi szabványok szerint, mint az ASTM A653, EN 10346, JIS G3302 és GB/T 2518.
A „lemez” kifejezés általában a 6 mm-es vagy nagyobb vastagságú lapos termékeket jelenti, míg a „lemez” kifejezés a 6 mm alatti vékonyabb termékeket jelenti. Sok piacon azonban a két kifejezést felcserélve használják. A YS STEEL mindkét kategóriát lefedi hidegen hengerelt aljzattal 0,12 mm-től 3,0 mm-ig, valamint melegen hengerelt aljzattal 1,5 mm-től 25 mm-ig, így az ügyfelek egyetlen forrást biztosítanak a vékony készülékpanelektől a nehéz szerkezeti lemezekig.
A YS STEEL az alábbi szabványos specifikációkat kínálja a horganyzott acéllemezekhez és -lemezekhez. Egyedi méretek és bevonatsúlyok kérésre rendelkezésre állnak.
| Specifikáció | Hatótávolság | Közös alkalmazások |
|---|---|---|
| Vastagság (hidegen hengerelt) | 0,12 mm – 3,0 mm | Tetőfedés, burkolat, készülékek, autókarosszéria panelek |
| Vastagság (melegen hengerelt) | 1,5 mm – 25 mm | Szerkezeti gerendák, alaplemezek, nehéz berendezések |
| Szélesség | 600 mm – 2000 mm | Általános gyártás, hengeralakítás, sajtolás |
| Hossz | 1000 mm – 12000 mm | Méretre vágott lapok, lézervágás, présfék |
| Cink bevonat (meleg bemerítés) | Z40 – Z600 g/m² | Kültéri építmények, tengeri környezet, autópálya védőkorlátok |
| Cink bevonat (elektromos) | 20-200 g/m² | Autóipari kitett panelek, elektronikus burkolatok |
| Felületkezelés | Szabályos, minimálisra csökkentett, nulla spangle | Festés, porfestés, látható megjelenés |
Az alábbi táblázat a YS STEEL által szállított általános horganyzott acélfajták tipikus mechanikai tulajdonságait mutatja be. Az értékek tájékoztató jellegűek, és az adott szabványtól és hőkezeléstől függően változhatnak.
| Fokozat | Hozamszilárdság (MPa) | Szakítószilárdság (MPa) | Megnyúlás (%) | Tipikus használat |
|---|---|---|---|---|
| DX51D / SGCC | 140-280 | 270-400 | ≥ 26 | Általános alakítás, tetőfedés, légcsatornázás |
| DX52D / SGCD1 | 140-300 | 270-420 | ≥ 24 | Mélyrajzolás, készülékek, panelek |
| DX53D / SGCD2 | 140-260 | 270-380 | ≥ 30 | Extra mélyhúzás, autóalkatrészek |
| S220GD | ≥ 220 | ≥ 300 | ≥ 20 | Szerkezeti szakaszok, szelemenek |
| S350GD | ≥ 350 | ≥ 420 | ≥ 17 | Nagy szilárdságú keretezés, állványok |
| S550GD | ≥ 550 | ≥ 560 | ≥ 10 | Nehéz szerkezetű, autós alváz |
A YS STEEL többféle bevonattípust kínál, amelyek megfelelnek a különböző gyártási módszereknek és végfelhasználási környezeteknek. A tűzihorganyzott termékek normál, minimalizált és zéró spangle bevonattal kaphatók. Az elektrogalvanizált termékek simább felületet biztosítanak a kritikus festett alkalmazásokhoz. Az alábbi táblázat összefoglalja a főbb bevonási és felületkezelési lehetőségeket.
| Bevonat típusa | Bevonat súlytartománya | Felületi jellemzők | Javasolt felhasználás |
|---|---|---|---|
| Tűzihorganyzott, szabályos spangle | Z40 – Z600 g/m² | Látható cink virágminta, jó tapadás | Általános kültéri szerkezetek, korlátok, légcsatornák |
| Tűzihorganyzott, minimális méretű | Z60 – Z350 g/m² | Finom, egyenletes felület, jobb festékalap | Építészeti panelek, tetőburkolatok, táblák |
| Tűzihorganyzott, zéró spangle | Z60 – Z275 g/m² | Nagyon sima, nem látható minta | Csúcsminőségű festett felületek, készülékek |
| Elektro-horganyzott | 20-200 g/m² | Rendkívül egyenletes, kiváló felületi minőség | Autóipari kitett alkatrészek, elektronikus burkolatok |
| Galvannealed | Z45 – Z350 g/m² | Vas-cink ötvözet réteg, matt szürke kivitelben | Welded assemblies, automotive body panels |
Felületkezelések, például kromozás, olajozás és ujjlenyomat-ellenes bevonat alkalmazhatók a fehérrozsda tárolás és szállítás során történő megelőzésére. A krómozott felületek kiváló korrózióvédelmet nyújtanak, de festés előtt meg kell tisztítani. Az olajozott felületek könnyen hegeszthetők és formázhatók, de bevonás előtt meg kell tisztítani. Az ujjlenyomat-ellenes kezelések ideálisak a gyakran kezelt látható felületekhez.
A YS STEEL folyamatos tűzihorganyzó sorokat használ soros izzítókemencékkel. A hidegen hengerelt vagy melegen hengerelt alaptekercseket megtisztítják, izzítják és körülbelül 450–460 °C-os olvadt cinkfürdőbe merítik. A bevonat vastagságát levegőkésekkel szabályozzák pontosan. Az elektrogalvanizált termékeknél a cinket elektrolitikusan egy hidegen hengerelt aljzatra hordják fel, ami vékonyabb és egyenletesebb bevonatokat tesz lehetővé.
A horganyzás után az acél áthaladó hengerlésen és feszültségkiegyenlítésen megy keresztül a felület minőségének és síkságának javítása érdekében. Az ügyfelek a formázási és festési igényektől függően választhatnak a krómozott, olajozott vagy ujjlenyomat-mentes felületkezelések közül. Kiengedés előtt minden tekercset megvizsgálnak a bevonat súlya, felületi hibái és méretpontossága szempontjából. A YS STEEL röntgenfluoreszcenciát és mágneses indukciós mérőeszközöket használ a cinkbevonat vastagságának ellenőrzésére, a korrózióállóság minősítésére pedig sópermet-teszt áll rendelkezésre.
A különböző régiókban eltérő jelöléseket használnak a horganyzott acéllemezek és -lemezek számára. A YS STEEL kereszthivatkozási rendszert tart fenn, hogy segítse az ügyfeleket a megfelelő minőség meghatározásában, függetlenül a szabványtól. Az alábbi táblázat a gyakori egyenértékű osztályzatokat tartalmazza.
| Standard | Kereskedelmi minőség | Mély rajzminőség | Szerkezeti minőség |
|---|---|---|---|
| ASTM A653 | CS Type A, B, C | FS Type A, B | SS fokozat 33–80 |
| EN 10346 | DX51D | DX52D, DX53D, DX54D | S220GD – S550GD |
| JIS G3302 | SGCC | SGCD1, SGCD2, SGCD3 | SGH340, SGH400, SGH440 |
| GB/T 2518 | DX51D | DX52D, DX53D | S220GD – S550GD |
| AS 1397 | G250 | G300, G350 | G450, G500, G550 |
A YS STEEL ezen szabványok bármelyikét teljesíteni tudja, és minden szállítmányhoz megfelelőségi tanúsítványt biztosít. Több specifikációt tartalmazó vegyes megrendelések esetén minden köteg egyértelműen fel van tüntetve a minőséggel, a bevonat tömegével, a méretekkel, a hőszámmal és a szabványokkal.
Horganyzott acéllemez és lemez az iparágak széles skáláját szolgálja ki. A korrózióállóság, az alakíthatóság, a hegeszthetőség és a költséghatékonyság kombinációja miatt mind szerkezeti, mind nem szerkezeti alkotóelemek számára előnyös anyag.
Az építőiparban a tűzihorganyzott acéllemezeket és -lemezeket széles körben használják fém tetőfedéshez, mert ellenáll a több évtizedes esőnek, hónak és UV-sugárzásnak. Az autógyártásban a horganyzott fémlemez megakadályozza a korróziós perforációt az ajtókban, a burkolatokban és a negyedpanelekben. A készülékekben a sima felület és a horganyzott acél egyenletes vastagsága nagy sebességű bélyegzést és precíz összeszerelést tesz lehetővé.
A YS STEEL hírnevet szerzett a konzisztens bevonattapadás, a pontos vastagságtűrés és a pontos szállítás terén. Minden tekercs és lemez nyomon követhető a malom tanúsítványáig, és harmadik fél általi ellenőrzés elérhető az SGS-en, a BV-n vagy az Interteken keresztül. Kisméretű próbarendeléseket, vegyes konténeres rakodást és egyedi csomagolást kínálunk az export piacokra.
A YS STEEL tekercseit rozsdagátló papírba csomagolják, PVC fóliával borítják, és acélpánttal rögzítik. A méretre vágott lapokat élvédővel és sarokvédővel ellátott fa raklapokra rakják egymásra. Export esetén minden csomagot fertőtlenítenek vagy hőkezelnek az ISPM 15 követelményeinek megfelelően. 20 láb és 40 láb hosszúságú konténereket rakunk, amelyek maximális súlya 12 tonna. Minden csomagon tartós fém vagy vízálló címke található, amelyen az ügyfél rendelési száma, minősége, méretei, a bevonat tömege és a bruttó/nettó tömeg látható.
Szállítás előtt a YS STEEL a következő ellenőrzéseket végzi el horganyzott acéllemezen és lemezen:
Minden vizsgálati eredmény rögzítésre kerül a malomvizsgálati tanúsítványban, és digitálisan is megadható a szállítás előtt. A nem megfelelő anyagokat karanténba helyezzük, és betöltés előtt kicseréljük.
K: Mi a különbség a tűzihorganyzott és az elektromosan horganyzott acéllemez és -lemez között?
V: A tűzihorganyzás az acélt olvadt cinkbe meríti, vastagabb cinkréteget hozva létre, amely jellemzően 40-600 g/m². Ez erős kohászati kötést és kiváló kültéri korrózióállóságot hoz létre. Az elektrogalvanizálás elektrolitikus eljárással horganyozza le a cinket, ami vékonyabb, egyenletesebb bevonatot eredményez 20 és 200 g/m² között. Az elektro-horganyzott anyag jobb felületi simaságot biztosít, és gyakran előnyben részesítik a festett autópaneleknél, míg a tűzihorganyzott acél a standard választás tetőfedéshez, szerkezeti elemekhez és kültéri berendezésekhez.
K: Hogyan válasszam ki a megfelelő cinkbevonat súlyát a projektemhez?
V: A cinkbevonat szükséges tömege a várható korróziós kitettségtől és élettartamtól függ. Beltéri vagy enyhe környezetben általában elegendő a Z120–Z180 bevonat. Kültéri vidéki vagy külvárosi alkalmazásokhoz a Z275 általános. A magas páratartalmú vagy levegőben szálló sókat tartalmazó tengerparti és ipari környezet gyakran Z350–Z600-at igényel. A YS STEEL műszaki mérnökei segíthetnek a bevonat tömegének az adott projekt körülményeihez igazításában, figyelembe véve az olyan tényezőket, mint a csapadék, a hőmérséklet-ingadozás és a vegyszereknek való kitettség.
K: Lehet-e hegeszteni horganyzott acéllemezt és lemezt a cinkbevonat károsodása nélkül?
V: Igen, a horganyzott acél hegeszthető olyan általános módszerekkel, mint a MIG, AWI és ellenálláshegesztés. A hegesztési zóna közelében lévő cinkbevonat azonban magas hőmérsékleten elpárolog, ezért megfelelő szellőztetés és egyéni védőfelszerelés szükséges, mert a cink-oxid gőzei veszélyesek lehetnek. A hegesztés után az érintett területet meg kell tisztítani, és cinkben gazdag festékkel vagy hideghorganyzó keverékkel kell bevonni a korrózióvédelem helyreállítása érdekében. A YS STEEL azt javasolja, hogy a simább hegesztési varratok érdekében a minimális spangle vagy nulla spangle termékeket válasszon.
K: Mi az a spangle, és befolyásolja-e a horganyzott acéllemezek és -lemezek teljesítményét?
V: A spangle a látható kristályos mintázatra utal, amely a cinkbevonat megszilárdulása során képződik a felületen. A normál spangle nagyobb, virágszerű megjelenést kölcsönöz, míg a minimálisra csökkentett és a nulla spangle finomabb vagy nem látható mintákat tartalmaz. A spangle a legtöbb környezetben nem befolyásolja jelentősen a korrózióállóságot, de befolyásolja a felület érdességét és a festék tapadását. Jó minőségű festett felületek vagy látható építészeti panelek esetén általában a minimálisra csökkentett vagy nulla kihajlás javasolt. A YS STEEL mindhárom feszítőelemet kínálja, hogy megfeleljen a különböző felületminőségi követelményeknek.
K: Hogyan kell tárolni a horganyzott acéllemezt és a lemezt a nedves tárolási foltok megelőzése érdekében?
V: A horganyzott tekercseket és lemezeket zárt térben, száraz, jól szellőző helyen kell tárolni. Ha a kültéri tárolás elkerülhetetlen, tartsa távol az anyagot a talajtól fa dunnán, fedje le légáteresztő ponyvával, és biztosítsa a levegő keringését a páralecsapódás elkerülése érdekében. Kerülje a közvetlen érintkezést nedves fával, cementpadlóval vagy más olyan anyagokkal, amelyek megköthetik a nedvességet. Ha a tekercsek vagy kötegek nedvesen érkeznek, válassza szét és azonnal szárítsa meg. A nedves tárolási folt vagy fehér rozsda fehér porszerű lerakódásként jelenik meg, és csökkentheti a cinkréteg védő élettartamát. A világos fehér rozsda eltávolítható merev kefével, de erős oxidáció esetén vegyi kezelésre vagy újrafestésre lehet szükség.
