YS STEELnégyszögletes és téglalap alakú csöveket gyárt melegen vagy hidegen hengerelt acélszalagból nagyfrekvenciás elektromos ellenálláshegesztéssel, más néven ERW-vel. A szalagot fokozatosan kör alakúra formálják, hosszirányban hegesztik, majd négyzet vagy téglalap alakú geometriává alakítják át. Ez az eljárás egyenletes keresztmetszetet eredményez szoros sarokprofilokkal és megbízható hegesztési integritással. Vastagabb falszakaszokhoz vagy speciális mechanikai követelményekhez a YS STEEL az EN 10210 szabvány szerint gyártott, melegen megmunkált négyzet- és téglalap alakú üreges szelvényeket is szállít.
A YS STEEL gyártósora magában foglalja a tekercselést, szintezést, élkezelést, alakítást, nagyfrekvenciás hegesztést, méretezést, egyengetést, vágást és végső ellenőrzést. A hegesztési varratokat online örvényáram-tesztnek, kritikus alkalmazások esetén pedig ultrahangos vizsgálatnak vetik alá. A méretellenőrzést több állomáson végzik annak érdekében, hogy a külső méretek, falvastagság, saroksugár és egyenesség megfeleljen a megadott tűréseknek.
A négyzet- és téglalap alakú acélcső minden tétele visszavezethető a hőszámra és az eredeti malomtanúsítványra. A YS STEEL kérésre EN 10204 3.1 vagy 3.2 tanúsítványt biztosít, valamint szükség esetén SGS, BV vagy TUV által végzett harmadik fél általi ellenőrzést. Az ilyen szintű dokumentáció fontos a szerkezeti mérnökök, a kódellenőrök és a projekttulajdonosok számára, akik teljes anyagi felelősséget követelnek meg.

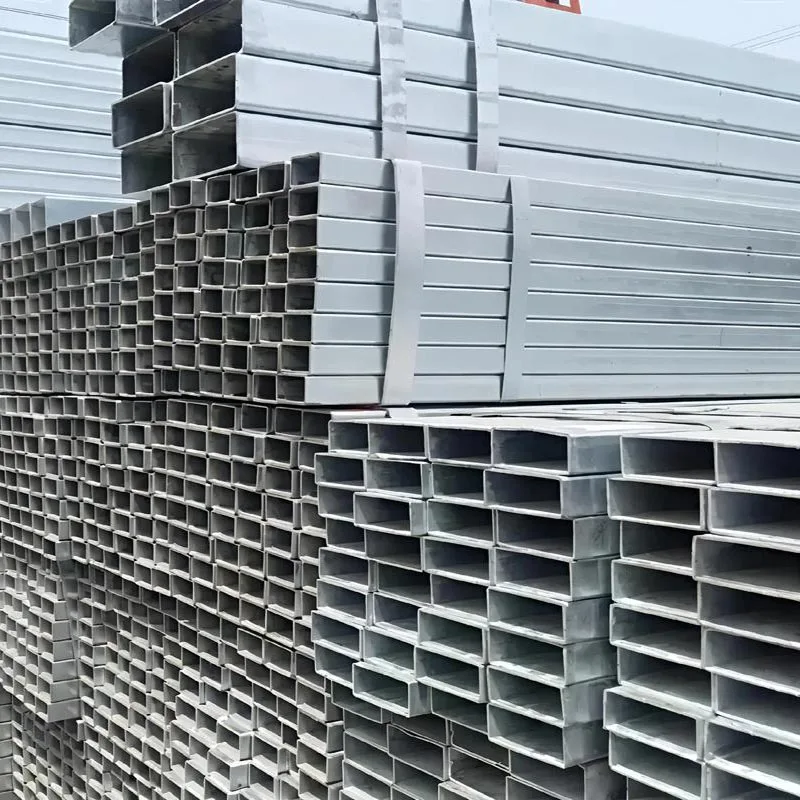

A YS STEEL négyzet- és téglalap alakú acélcsöveket raktároz és gyárt széles mérettartományban. A szabványos termékparaméterek a következő opciókat tartalmazzák:
Az észak-amerikai projektekhez hüvelyk alapú méretek is elérhetők, beleértve az általános méreteket, például 1/2" x 1/2", 1" x 1", 2" x 2", 3" x 3", 4" x 4", és nagyobb téglalap alakú részeket, mint például 6" x 4" és 8" x 4". A YS STEEL megfelel a birodalmi falvastagság-táblázatoknak, beleértve az Sch 10, Sch 40 és Sch 80, ahol alkalmazható.
Az anyagszabvány megválasztása közvetlenül befolyásolja a mechanikai tulajdonságokat, a kémiai összetételt és az adott alkalmazáshoz való alkalmasságot. Az alábbi táblázat összefoglalja a YS STEEL által négyszögletes és téglalap alakú csövekhez szállított leggyakoribb szabványokat.
| Standard | Tipikus acélminőségek | Közös alkalmazások |
|---|---|---|
| ASTM A500 | A, B, C, D osztály | Szerkezeti oszlopok, épületvázak, hidak, táblatartók, generálkivitelezés |
| ASTM A513 | MT1020, MT1025, MT1030, MT1040 | Mechanikus csövek, autóipari alkatrészek, bútorok, mezőgazdasági berendezések |
| ASTM A847 | ASTM A847 | Időjárásálló acélcső szabadon álló építészeti és szerkezeti alkalmazásokhoz |
| EN 10219 | S235JRH, S275J0H, S355J2H | Hidegen alakított hegesztett szerkezeti üreges profilok európai projektekhez |
| EN 10210 | S235JRH, S275J0H, S355J2H | Melegen megmunkált szerkezeti üreges profilok javított szívóssággal |
| JIS G3466 | STKR400, STKR490 | Általános szerkezeti alkalmazások japán és ázsiai piacokon |
| GB/T 6728 | Q195, Q235, Q345 | Kínai szabványos szerkezeti üreges profilok hazai és export felhasználásra |
A YS STEEL kettős tanúsítvánnyal rendelkező anyagokat is tud szállítani az ASTM és az EN követelményeinek egy melegben való kielégítésére, ami hasznos olyan nemzetközi projekteknél, amelyeknek több törvényi szabályozásnak kell megfelelniük.
A méretpontosság az egyik legfontosabb tényező a négyzet alakú és téglalap alakú csövek esetében, mivel a végfelhasználók gyakran közvetlenül a sík felületekhez hegesztenek, fúrnak vagy csavaroznak. A YS STEEL a következő általános tűréseket alkalmazza a vonatkozó szabványnak megfelelően. A kritikus alkalmazásoknál szigorúbb tűrések is megállapodhatnak.
| Paraméter | Tolerancia tartomány |
|---|---|
| Külső méret (oldalhossz) | a névleges méret ±0,5%-a, jellemzően ±0,25 mm és ±1,0 mm között a mérettől függően |
| Falvastagság | ±10% 5 mm alatti falvastagság esetén; ±0,5 mm 5 mm és 15 mm közötti falvastagság esetén; ±8% vastagabb falak esetén |
| Saroksugár | A falvastagság 1,5-3,0-szerese, az alakítási módszertől és a szabványtól függően |
| Egyenesség | Maximum a teljes hossz 0,15%-a, jellemzően 2 mm/1000 mm |
| Az oldalak négyszögletessége | 90° ±1° a legtöbb szerkezeti szakaszhoz |
| Hossz | Szabványos rögzített hosszúság ±25 mm; egyedi vágási hossz ±3 mm vagy szűkebb kérésre |
| Vége négyszögletesség | A vágott végeket a cső tengelyére merőleges 2°-on belül négyzet alakúra vágja |
A YS STEEL lézeres mérőrendszereket használ a gyártás során, hogy ezeket a tűréseket valós időben figyelje. A véletlenszerű ellenőrzéseket minden egyes hőnél rögzítik és archiválják, így az ügyfelek a szállítás előtt áttekinthetik a méretadatokat.
A négyzet- és téglalap alakú acélcsövek mechanikai tulajdonságai szabványonként és minőségenként változnak. Az alábbi táblázat a YS STEEL által szállított általános szerkezeti minőségek tipikus minimális értékeit tartalmazza.
| Fokozat | Minimális hozamerősség (MPa) | Szakítószilárdsági tartomány (MPa) | Minimális nyúlás (%) |
|---|---|---|---|
| ASTM A500, B fokozat | 315 | 400-480 | 18 |
| ASTM A500, C fokozat | 345 | 425-505 | 18 |
| S235JRH | 235 | 360-510 | 24 |
| S275J0H | 275 | 410-560 | 20 |
| S355J2H | 355 | 470-630 | 20 |
| 400 STKR | 245 | 400-510 | 23 |
| STKR490 | 325 | 490-610 | 19 |
| A513 MT1020 | 205 | 330-410 | 20 |
Az EN 10210 és az S355J2H osztályokhoz az alacsony hőmérsékleti szívósság ütési tesztjei állnak rendelkezésre. A YS STEEL a Charpy V-bevágásos vizsgálatot is elvégezheti 0°C-on, -20°C-on, -40°C-on vagy -50°C-on, ha a projekt előírja.
A YS STEEL négyzetes és téglalap alakú acélcsöve többféle felületi feltétellel is szállítható, hogy megfeleljen a különböző környezeteknek és befejezési követelményeknek.
A felület állapota befolyásolja a hegeszthetőséget, a festék tapadást és a korrózióállóságot. A YS STEEL műszaki munkatársai a legköltséghatékonyabb bevonatot ajánlják a tervezett szervizkörnyezethez.
A négyzet- és téglalap alakú acélcsöveket számos iparágban használják, mert lapos oldalai leegyszerűsítik a rögzítést, és zárt része jobban ellenáll a torziós terheléseknek, mint a nyitott profilok, például a szögek vagy a csatornák.
Mivel a négyzet- és téglalap alakú acélcső könnyű és nehéz falú változatban is kapható, a kis mechanikai alkatrészektől a több száz kilonewtont szállító elsődleges szerkezeti elemekig mindent kiszolgálhat.
K: A YS STEEL biztosíthat egyedi vágási hosszúságot?
V: Igen. A YS STEEL szabványos véletlenszerű 6 méteres, 12 méteres és 5,8 méteres hosszúságokat kínál, de egyedi fix hosszúságok is elérhetők 0,5 méter és 24 méter között, a szelvény méretétől és falvastagságától függően. A vágási tűrés ±3 mm-re szabályozható szabványos szerkezeti alkalmazásokhoz, és szükség esetén szorosabbra is. A vágáson kívül az YS STEEL végletörést, fúrást, hornyolást, gérvágást és kötegcímkézést biztosít az ügyfél specifikációi szerint. Az OEM vásárlók számára az YS STEEL hegesztésre kész alkatrészeket tud szállítani, amelyek csökkentik a kezelési és feldolgozási időt az ügyfél létesítményében.
K: Milyen felületkezelések állnak rendelkezésre?
V: A YS STEEL fekete hegesztett, olajozott, tűzihorganyzott, előhorganyzott, savpácolt és olajozott, festett és porszórt felületkezeléseket kínál. A legjobb megoldás a szolgáltatási környezettől, a szükséges korrózióállóságtól és attól függ, hogy a csövet beszerelés után lefestik-e. A tűzihorganyzás biztosítja a leghosszabb kültéri élettartamot, és általában szoláris szerkezetekhez, mezőgazdasági berendezésekhez, védőkorlátokhoz és tengeri környezetekhez használják. Az előhorganyzott cső gazdaságosabb könnyebb mérőeszközökhöz és beltéri alkalmazásokhoz. Az olajozott vagy fekete felületet általában akkor használják, ha a csövet a helyszínen alapozzák vagy festik, vagy ha egy nagyobb szerelvénybe ágyazzák be.
K: Hogyan biztosítja a YS STEEL a négyzetes és négyszögletes csövek hegesztési varratainak minőségét?
V: A YS STEEL nagyfrekvenciás elektromos ellenálláshegesztést alkalmaz folyamatos paraméterfigyeléssel. A hegesztési varrat sértetlenségét online örvényáram-teszttel igazolják, és roncsolásos vizsgálatot végeznek minden egyes gyártási sorozatból származó mintán a hegesztési szilárdság és rugalmasság megerősítésére. A simítási vizsgálatokat, a kitörési teszteket és a szakítóvizsgálatokat a vonatkozó szabvány szerint kell elvégezni. Kritikus megrendelések esetén az YS STEEL ultrahangos vizsgálatot végezhet a hegesztési varraton, és részletes vizsgálati jelentéseket készíthet. Minden vizsgálati adat visszavezethető az eredeti hőszámra, és az ügyfelek minden szállítmányhoz kérhetik az EN 10204 3.1 vagy 3.2 tanúsítványt.
K: Mi a minimális rendelési mennyiség és átfutási idő?
V: Szabványos méretek és minőségek esetén az YS STEEL méretenként 1 tonnától kezdődően fogad megrendeléseket, a vegyes méretű konténerbetöltési rendeléseket pedig 25 tonnától kezdve exportra. Egyedi méretek vagy speciális minőségek esetén a minimális rendelési mennyiség jellemzően 5-10 tonna a gyártási ütemtervtől függően. A standard raktári tételek átfutási ideje a megrendelés visszaigazolásától számított 7-15 nap. Egyedi hengerlés vagy tűzihorganyzás esetén a gyártás átfutási ideje általában 20-35 nap. A YS STEEL részletes gyártási és szállítási ütemtervet biztosít a megrendelés visszaigazolása előtt, így a vásárlók pontosan megtervezhetik a projektek ütemezését.
