YS STEELnapelemes rögzítő tartozékait több sínprofil és modulkeret vastagság közötti kompatibilitás érdekében tervezi. Akár trapéz alakú fémtetőre, hullámlemezre, álló varratra vagy lapos betontetőre szerel, a tartozékcsalád előre összeállított készleteket tartalmaz, amelyek csökkentik a munkaidőt és minimalizálják az alkatrészek hiányának kockázatát a helyszínen.

A komplett napelemes rögzítőrendszer fő alkotóelemei

A jól megtervezett rögzítési rendszer nem csupán síneket és bilincseket tartalmaz. Minden tartozék sajátos szerepet játszik a panelek rögzítésében, a hőmozgás kezelésében, az elektromos folytonosság fenntartásában és a tetőfelület védelmében. Az alábbiakban bemutatjuk a YS STEEL legfontosabb napelemes felszerelési tartozékait.

1. Alumínium szerelősínek

A sínek képezik a PV-modulok elsődleges vízszintes vagy függőleges tartószerkezetét. A YS STEEL extrudált alumínium síneket kínál 6005-T5 és 6063-T6 ötvözetekből, átlátszó vagy fekete eloxált felülettel. A csatornák csúszó anyákat vagy T-csavarokat fogadnak, így a szerelők fúrás nélkül helyezhetik el a bilincseket a sín mentén bárhol. A szabványos hosszúságok közé tartozik a 2,1 m, 3,3 m, 4,2 m és 6,0 m, kérésre egyedi vágás is elérhető. Mindegyik sínprofilt úgy tervezték, hogy minimálisra csökkentse a terhelés alatti elhajlást, miközben megtartja a könnyű kialakítást, amely csökkenti a szállítási és kezelési költségeket.

A YS STEEL sínek fő előnyei közé tartoznak az integrált huzalkezelő csatornák, az előre megjelölt mérővezetők és az éles szélek ellen védő végsapkák. A felső csatorna a legtöbb középső és végszorítóval kompatibilis, míg az alsó csatorna L-lábakat, toldásokat és földelő füleket fogad. A magas korróziójú tengerparti területeken az YS STEEL tengeri minőségű eloxálást kínál, legalább 15 mikronos bevonatvastagsággal.

2. Középső bilincsek és végbilincsek

A középső bilincsek rögzítik a két szomszédos modult a keret széleinek a panelek közötti megfogásával. A végszorítók tartják a legkülső modult minden sorban. A YS STEEL mindkét típust extrudált alumíniumból gyártja rozsdamentes vasalattal. A szorítótestek ezüst vagy fekete színben kaphatók, hogy illeszkedjenek a sín és a modulkeret esztétikájához. Az állítható felső lemezek 30 mm és 50 mm közötti keretvastagságot tesznek lehetővé, és lefedik a legtöbb általános PV modult.

Mindegyik középső bilincs tartalmaz egy előre összeszerelt T-csavart, lapos alátétet, rugós alátétet és hatlapú anyát. A T-csavar becsúszik a síncsatornába, és 90 fokkal elfordul, hogy a helyére rögzüljön. Ez a kialakítás lehetővé teszi az egyszemélyes telepítést, és csökkenti a vasalat tetőre való leejtésének esélyét. A szorítófelület egy fogazott éllel rendelkezik, amely belekap a modul keretébe a biztonságos mechanikai kötés érdekében, miközben lehetővé teszi a hőtágulást a sín tengelye mentén.

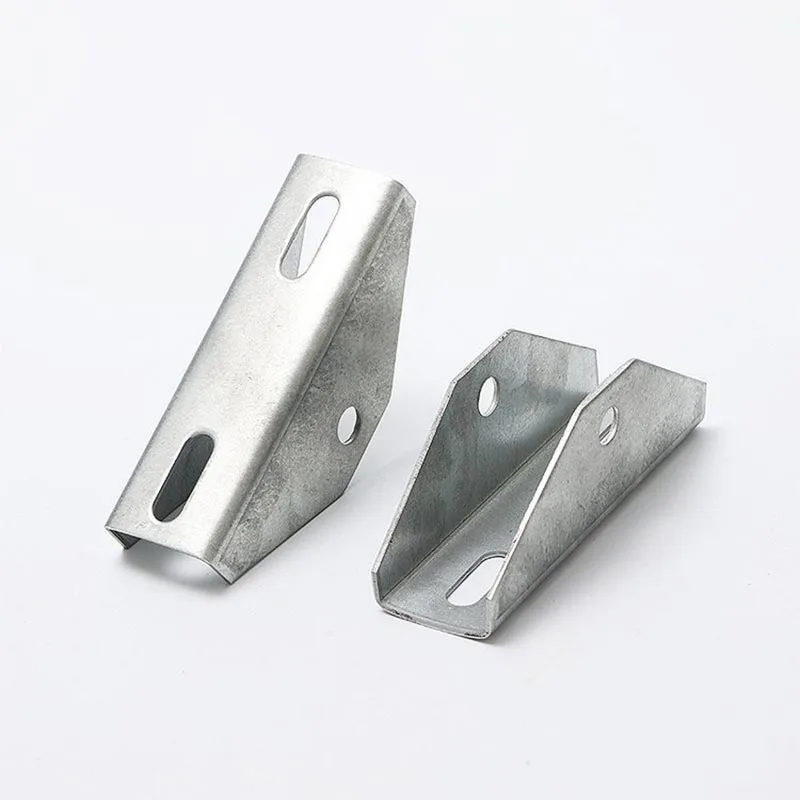

3. Tetőrögzítések és L-lábak

A tetőrögzítések összekötik a sínrendszert az épületszerkezettel. A YS STEEL különböző tetőtípusokhoz kínál L-lábakat, leállásokat, minisíneket és billenő lábakat. Az L-lábakat általában ferde zsindelytetőkön használják, ahol a késcsavarok közvetlenül a szarufákba hatolnak be. Az L-láb alapja előre fúrt lyukakat tartalmaz az M8 vagy 5/16 hüvelykes csavarokhoz, míg a függőleges karima a síncsatornához rögzíti. A leállások a sínt a tetőfelület fölé emelik, hogy javítsák a légáramlást és lehetővé tegyék a hőmozgást.

Fém trapéztetőkhöz a YS STEEL önfúró csavaros rögzítéseket biztosít EPDM gumi alátétekkel, amelyek tömítik a behatolást. Az álló varratú tetők nem áthatoló bilincseket használnak, amelyek lyukak fúrása nélkül megfogják a varratprofilt. A lapos betontetők 5 és 30 fok között állítható dőlésszögű lábakkal ellátott ballasztrendszereket használnak. A terhelési követelményektől és a környezeti hatásoktól függően minden tetőrögzítés kapható alumíniumból vagy tűzihorganyzott acélból.

4. Földelő és kötőelemek

A földelési tartozékok biztosítják, hogy a PV-tömb összes fém része fenntartsa az elektromos folytonosságot és biztonságosan elvezesse a hibaáramot. A YS STEEL földelőkapcsokat úgy tervezték, hogy átszúrják a sín és a modulkeret eloxált rétegét, megbízható fém-fém kötést hozva létre. Így nincs szükség külön réz földelő vezetékekre, és akár 40 százalékkal csökkenti a telepítési időt.

A földelő fülek rögzítőcsavarral vagy csavarral rögzíthetők a sínhez, és 6 AWG és 2 AWG közötti csupasz rézvezetőt fogadnak el. A fülek ónozott rézből vagy alumíniumból készülnek, rozsdamentes acél vasalattal. A sínkötésekhez a YS STEEL olyan toldókészleteket kínál, amelyek két sínszakaszt egyesítenek, és fenntartják az elektromos folytonosságot. Minden földelő alkatrész megfelel az UL 2703 és az IEC 62561 alacsony ellenállású kötésekre vonatkozó szabványainak.

5. Villogó és vízszigetelő készletek

A tetőáttörések a leggyakoribb vízszivárgási források a napelemes rendszerekben. A YS STEEL burkolókészletek alumínium vagy rozsdamentes peremlemezeket, EPDM gumi tömítéseket és kompressziós hüvelyeket tartalmaznak, amelyek tömítik a késcsavarokat és a tetőhorgokat. A zsindelyréteget úgy tervezték, hogy a felső zsindelyréteg alá csússzon, míg az alsó széle átfedi az alatta lévő zsindelyt, és elvezeti a vizet a behatolástól.

Minden villogó készlet vízállóságát tesztelték szimulált eső- és hóviszonyok között. Az EPDM tömítés megőrzi rugalmasságát -40°C és 120°C között, biztosítva a szoros tömítést minden éghajlaton. A villogó több méretben is elérhető, hogy megfeleljen a gyakori késleltető csavar átmérőknek és a tetőkampók távolságának. Cseréptetőkhöz az YS STEEL cserépcsere-burkolatot kínál, amely illeszkedik az íves és lapos cserepek kontúrjához.

6. Rögzítőelemek és hardver

A kötőelemek kicsik lehetnek, de viselik a napelemes tömb teljes szerkezeti terhelését. A YS STEEL A2-70 és A4-80 minőségű rozsdamentes acél csavarokat, anyákat, alátéteket és T-csavarokat szállít tengeri környezethez. Minden menetes rögzítőelem beragadásgátló bevonattal vagy előre felvitt menetrögzítő keverékkel van ellátva, hogy megakadályozza a rezgés hatására felkapaszkodást és kilazulást.

A csavarok mérete M6-tól M12-ig terjed, hossza 16-60 mm. A síncsatorna szélességéhez igazodó T-csavarok M8 és M10 kivitelben kaphatók. A hatlapú anyák és a karimás anyák fogazott felülettel rendelkeznek, amelyek ellenállnak a vibráció lazításának. Az alátétek lapos, rugós és EPDM-kötésű tömítéseket tartalmaznak. Minden kötőelem-tétel nyomon követhető az anyagtanúsítványra, így biztosítva az állandó szakítószilárdságot és korrózióállóságot.

7. Kábelkezelési tartozékok

A megfelelő kábelkezelés megakadályozza, hogy a vezetékek hozzádörzsölődjenek az éles sínek széleihez, és a tömb tisztán néz ki. A YS STEEL kábelbilincsek bepattannak a síncsatornába, és biztonságosan tartják a PV kábeleket. A kapcsok UV-stabilizált nejlonból vagy alumíniumból készülnek, és 4 mm és 8 mm közötti kábelátmérőjűek. A sín mentén futó kötegekhez rozsdamentes acél cipzárak és élvédő hüvelyek is kaphatók.

Kábeltálcák és vezetékek a sín mellé szerelhetők az egyenáramú otthoni vezetékek irányításához. A YS STEEL olyan rögzíthető tálcákat kínál, amelyekhez nincs szükség szerszámra, és a telepítés során áthelyezhetők. Minden kábelkezelő tartozék kültéri UV-sugárzásra van besorolva, és -40°C és 85°C közötti hőmérsékleten működik.

Részletes termékparaméterek

Az alábbi táblázatok konkrét műszaki adatokat tartalmaznak a YS STEEL napelemes szerelési tartozékokhoz. Használja ezeket a paramétereket a projekt specifikációival és a helyi építési szabályzatokkal való kompatibilitás ellenőrzésére.

Anyag- és felületspecifikációk

Mechanikai és elektromos teljesítményadatok

Méretezési és kompatibilitási útmutató

Minden méretadatra a szabványos gyártási tűrés vonatkozik: ±0,5 mm alumínium extrudálásnál és ±0,3 mm megmunkált alkatrészeknél. A YS STEEL kérésre minden tartozékhoz teljes méretű rajzokat és 3D CAD fájlokat biztosít.

Hogyan válasszunk

A megfelelő tartozékok kiválasztása a tető típusától, a modul méreteitől, a helyi szél- és hóterheléstől, valamint a szükséges földelési módtól függ. A szisztematikus kiválasztási folyamat csökkenti a terepi hibákat, és biztosítja, hogy a rendszer zökkenőmentesen átmegy az ellenőrzésen.

• 1. lépés: Erősítse meg a sínprofilt.A YS STEEL YS35, YS40 és YS50 síneket kínál különböző csatornaszélességekkel és teherbírással. Illessze a bilincs és a T-csavar méretét a síncsatornához.
• 2. lépés: Mérje meg a modulkeret vastagságát.A legtöbb PV modul keretmagassága 30 mm és 40 mm között van. Válasszon közép- és végbilincseket olyan szorítási tartománnyal, amely lefedi a tényleges keretméretet túlzott hézag nélkül.
• 3. lépés: Határozza meg a tető rögzítési módját.Zsindelyes tetőkhöz használjon L-lábakat zárócsavarokkal. Fém tetőkhöz használjon önfúró csavarokat vagy állóvarrat bilincseket. Lapos tetők esetén használjon ballaszttal ellátott billenő lábakat.
• 4. lépés: Határozza meg a földelési stratégiát.Ha a sín és a bilincsek az UL 2703 szerint kombinált kötőrendszerként szerepelnek, elegendőek lehetnek a földelő kapcsok. Ellenkező esetben szereljen fel speciális földelő füleket és rézvezetéket.
• 5. lépés: Számolja ki a tágulást és összehúzódást.A hosszú sínpályákhoz 12-15 méterenként tágulási hézag szükséges. Használjon kis hézaggal rendelkező toldókészleteket, hogy lehetővé tegye a feszültség nélküli hőmozgást.
• 6. lépés: Kábelkezelés hozzáadása.A panelek felszerelése előtt tervezze meg az egyenáramú kábel útvonalát. 50 cm-enként pattintsa be a kábelbilincseket a síncsatornába, hogy megakadályozza a megereszkedést és a kopást.

A YS STEEL ingyenes értékesítés előtti műszaki felülvizsgálatot biztosít minden projekthez. Küldje el a modul adatlapját, a tetőtervét és a helyi szél/hózónát, és a csapat visszaküldi a teljes anyagjegyzéket a megfelelő napelemes felszerelési tartozékokkal.

Bevált telepítési gyakorlatok

Még a legjobb tartozékok is meghibásodhatnak, ha nem megfelelően vannak beszerelve. Kövesse ezeket a bevált módszereket a biztonságos és hosszú élettartam érdekében.

• Nyomaték szabályozás:Használjon kalibrált nyomatékkulcsot minden rozsdamentes acél rögzítőelemhez. A túlfeszítés lecsupaszíthatja a meneteket vagy megrepedhet az alumínium alkatrészek. Az alulfeszítés laza csatlakozásokat és megnövekedett elektromos ellenállást okoz.
• A sínek vonalvezetése:A bilincsek meghúzása előtt ellenőrizze, hogy minden sín párhuzamos és vízszintes-e. A rosszul beállított sín kiszoríthatja a modulokat a síkból, és feszültségpontokat hozhat létre a kereten.
• Villogó telepítés:A perem felső szélét mindig csúsztassa a zsindelyréteg alá a behatolás fölé. Soha ne hagyatkozzon egyedül a tömítőanyagra. A villogónak réteges vízutat kell biztosítania.
• Földelés ellenőrzése:Az összes földelőtartozék felszerelése után milliohm-mérővel ellenőrizze a modulkeret és a fő földelővezeték közötti ellenállást. A leolvasásnak 0,1 ohm alatt kell lennie.
• Hőmozgási ráhagyás:Ne húzza meg teljesen a hosszú sín összes csavarját, amíg a teljes tömböt össze nem szerelte. Ez lehetővé teszi a sín végleges helyzetét. Ezután húzza meg az összes rögzítőelemet a specifikációnak megfelelően.
• Védje a vágott éleket:Az alumínium sínek helyszíni vágásakor sorjázza le a levágott végeket, és alkalmazzon korróziógátló javítótollat ​​vagy hideg horganyzó sprayt. A szabaddá tett nyers alumínium oxidálódni kezdhet és gyengítheti a szakaszt.
• Használja a megfelelő T-csavar irányát:Helyezze be a T-csavarokat a csatornába, és forgassa el őket 90 fokkal, hogy a fej merőleges legyen a nyílásra. Meghúzás előtt győződjön meg arról, hogy a csavar teljesen a helyén van, hogy elkerülje a kitörést.

A YS STEEL minden tartozékkészlethez nyomtatott szerelési kézikönyvet is tartalmaz. A kézikönyv nyomatéktáblázatokat, távolsági ajánlásokat és lépésről lépésre diagramokat tartalmaz. A digitális másolatok a YS STEEL webhelyen érhetők el a helyszíni technikusok számára.
