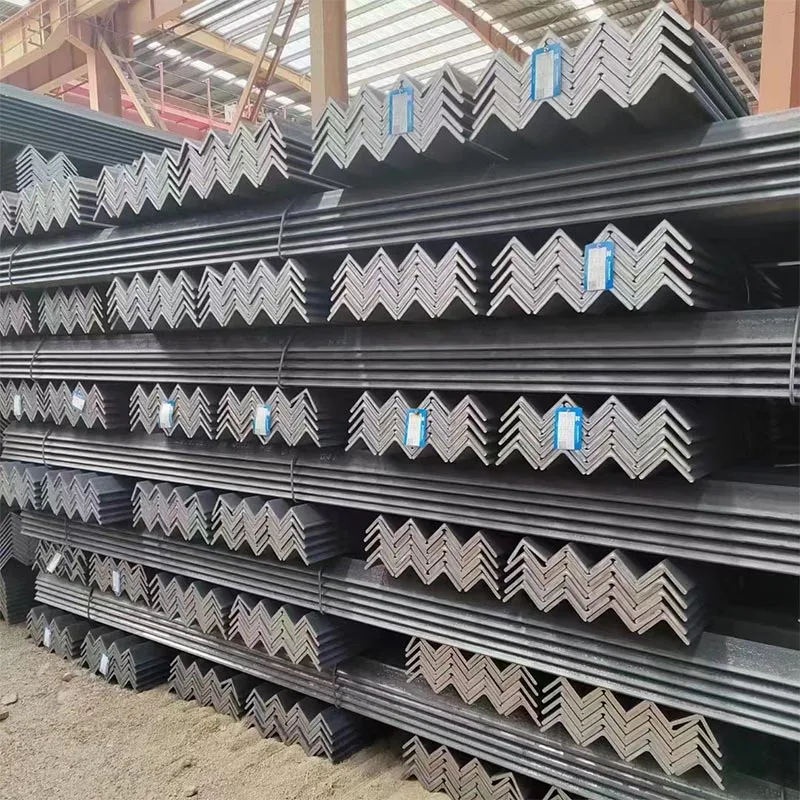

YS STEELprecíz méretszabályozással és egységes mechanikai tulajdonságokkal rendelkező acél sarokrudakat gyárt. A termék meleghengerléssel vagy hidegalakítással készül szén szerkezeti acélból, gyengén ötvözött acélból vagy nagy szilárdságú acélból. Az egyenlő szögű rudak lábai azonos hosszúságúak, míg az egyenlőtlen szögrudak egyik lába hosszabb, mint a másik. Mindkét típus 6 méteres, 9 méteres és 12 méteres szabványos hosszban kapható, igény szerint egyedi vágással is.
Minden YS STEEL által gyártott tétel szigorú ellenőrzésen esik át a méretek, a kémiai összetétel, a szakítószilárdság, a folyáshatár, a nyúlás és a hajlítási teljesítmény tekintetében. Az eredmény egy megbízható szerkezeti alkatrész, amely alkalmas teherhordó alkalmazásokhoz, hegesztett csatlakozásokhoz és precíziós gyártáshoz.
A YS STEEL acél sarokrudakat gyárt a nemzetközi szabványok szerint a globális kompatibilitás biztosítása érdekében. A közös szabványok közé tartozik a GB/T 706-2016, a JIS G3192, az ASTM A36/A36M, az ASTM A572/A572M, az EN 10056-1, az EN 10025 és az AS/NZS 3679.1. Az alábbi táblázat felsorolja a leggyakrabban szállított anyagminőségeket és a hozzájuk tartozó szabványokat.
| Anyag fokozat | Standard | Typical Yield Strength (MPa) | Tipikus szakítószilárdság (MPa) | Alkalmazási alkalmasság |
|---|---|---|---|---|
| Q235B | GB/T 700, GB/T 706 | 235 | 370-500 | Általános szerkezetek, konzolok, keretek |
| Q355B | GB/T 1591, GB/T 706 | 355 | 470-630 | Nehéz építmények, hidak, tornyok |
| SS400 | JIS G3101, JIS G3192 | 245 | 400-510 | Machinery bases, steel frames |
| ASTM A36 | ASTM A36/A36M | 250 | 400-550 | Építés, hegesztés, általános gyártás |
| S235JR | EN 10025-2, EN 10056-1 | 235 | 360-510 | európai strukturális projektek |
| S355J2 | EN 10025-2, EN 10056-1 | 355 | 470-630 | Nagy szilárdságú szerkezeti alkalmazások |
| A572 Gr.50 | ASTM A572/A572M | 345 | 450 | Hidak, nagy teherbírású szerkezetek |
Az YS STEEL acél sarokrudak méretválasztéka egyenlő és nem egyenlő lábprofilokat is lefed. A szabványos vastagságok 3 mm-től 24 mm-ig terjednek. Az alábbiakban láthatók a leggyakrabban használt egyenlő szögméretek.
| Méret (Láb × Láb × Vastagság) mm | Súly méterenként (kg/m) | Metszet területe (cm²) | Standard Length |
|---|---|---|---|
| 20 × 20 × 3 | 0.889 | 1.132 | 6 m / 9 m |
| 25 × 25 × 3 | 1.124 | 1.432 | 6 m / 9 m |
| 30 × 30 × 3 | 1.373 | 1.749 | 6 m / 9 m |
| 40 × 40 × 4 | 2.422 | 3.086 | 6 m / 9 m / 12 m |
| 50 × 50 × 5 | 3.770 | 4.803 | 6 m / 9 m / 12 m |
| 63 × 63 × 6 | 5.721 | 7.288 | 6 m / 9 m / 12 m |
| 75 × 75 × 6 | 6.850 | 8.727 | 6 m / 9 m / 12 m |
| 80 × 80 × 8 | 9.658 | 12.303 | 6 m / 9 m / 12 m |
| 90 × 90 × 8 | 10.946 | 13.944 | 6 m / 9 m / 12 m |
| 100 × 100 × 10 | 15.104 | 19.242 | 6 m / 9 m / 12 m |
| 125 × 125 × 10 | 19.133 | 24.373 | 6 m / 9 m / 12 m |
| 150 × 150 × 12 | 27.279 | 34.751 | 6 m / 9 m / 12 m |
| 200 × 200 × 16 | 48.680 | 62.013 | 6 m / 9 m / 12 m |
| 200 × 200 × 20 | 60.056 | 76.505 | 6 m / 9 m / 12 m |
| 200 × 200 × 24 | 71.168 | 90.661 | 6 m / 9 m / 12 m |
Az egyenlőtlen szögrudak eltérő lábarányt kínálnak a speciális terheléselosztás érdekében. A népszerű méretek a következők: 75 × 50 × 6 mm, 100 × 75 × 8 mm, 125 × 75 × 10 mm és 150 × 100 × 12 mm. A YS STEEL nem szabványos méreteket is tud gyártani az ügyfél rajzai alapján, az EN 10056-2 vagy azzal egyenértékű szabványok szerint szabályozott tűréshatárokkal.
A szerkezeti teljesítmény a kémiai összetételtől és a hőkezelési gyakorlattól függ. A YS STEEL minden egyes hőszámot spektrométeres elemzéssel és mechanikai teszteléssel igazol. Az alábbi táblázat a szokásos minőségek tipikus mechanikai tulajdonságait mutatja meleghengerlés után.
| Fokozat | Folyási szilárdság (MPa, min) | Szakítószilárdság (MPa) | Megnyúlás (%, min) | Hajlítási teszt |
|---|---|---|---|---|
| Q235B | 235 | 370-500 | 26 | 180°-nál nincs repedés |
| Q355B | 355 | 470-630 | 22 | 180°-nál nincs repedés |
| SS400 | 245 | 400-510 | 21 | 180°-nál nincs repedés |
| ASTM A36 | 250 | 400-550 | 20 | 180°-nál nincs repedés |
| S235JR | 235 | 360-510 | 26 | 180°-nál nincs repedés |
| S355J2 | 355 | 470-630 | 22 | 180°-nál nincs repedés |
A hegesztett szerkezeteknél az alacsony széntartalom és a szabályozott mangánszint javítja a hegeszthetőséget. A YS STEEL normalizált vagy szabályozott hengerelt acél sarokrudakat tud szállítani -20 °C-ig terjedő ütésvizsgálati értékekkel az S355J2 és hasonló minőségekhez. Minden szállítmányhoz mellékeljük a malomvizsgálati tanúsítványokat, amelyek dokumentálják a hőelemzést, a mechanikai eredményeket és a méretvizsgálati adatokat.
A YS STEEL számos felületkezelést kínál a korrózióállóság és az esztétikus megjelenés javítására. A felület kiválasztása a működési környezettől és a projekt követelményeitől függ.
Az acél sarokrúd sokoldalú szerkezeti elem, amelyet számos iparágban használnak. Egyszerű formája és nagy teherbírása miatt gyakran választják elsődleges és másodlagos merevítésre egyaránt. A gyakori alkalmazási területek a következők:
A YS STEEL acél sarokrudakat kötegeli méret és rendelési mennyiség szerint. Minden köteg acélhevederekkel van rögzítve, és tartós címkékkel azonosítják, amelyek mutatják a minőséget, a méretet, a hőszámot és a gyártási dátumot. Exportrendeléseknél a kötegeket 20 láb hosszú vagy 40 láb hosszú konténerekbe töltik, a köteg maximális súlyát a nemzetközi szállítási előírásoknak megfelelően szabályozzák. A horganyzott vagy festett termékekhez vízálló csomagolás és élvédelem áll rendelkezésre, hogy megakadályozzák a szállítás közbeni felületi sérüléseket.
A normál gyártási idő normál méreteknél 15-25 nap, míg az egyedi méretek és speciális felületkezelések 25-35 napot igényelhetnek. A YS STEEL a nagyobb óceáni fuvarozókkal és szállítmányozókkal együttműködve CFR, CIF, FOB és DAP szállítási feltételeket biztosít az ügyfelek preferenciái alapján.
Az egyforma acél szögrudaknak két azonos hosszúságú lába van, amelyek 90 fokos keresztmetszetet alkotnak szimmetrikus terheléselosztással. Általában általános szerkezeti alátámasztásra, merevítésre és keretezésre használják. Az egyenlőtlen acél sarokrudak egyik lába hosszabb, mint a másik, ami nagyobb szilárdságot biztosít az egyik tengely mentén, miközben súlyt és anyagköltségeket takarít meg. A mérnökök gyakran választanak egyenlőtlen szögeket, amikor az egyik lábnak nagyobb terhelést kell elviselnie, például áthidalókban, polctartókban vagy csatlakozólemezekben.
A megfelelő méret kiválasztása az axiális terheléstől, a hajlítónyomatéktól, a csatlakozás típusától és a fesztávtól függ. Először ki kell számítania a szükséges szakaszmodulust és a tehetetlenségi nyomatékot az Ön régiójában érvényes szerkezeti tervezési kód alapján. Ezután hasonlítsa össze ezeket az értékeket a rendelkezésre álló méretek tulajdonságaival. Általános kereteknél és könnyű merevítéseknél a 40 × 40 × 4 mm-es vagy az 50 × 50 × 5 mm-es méretek általánosak. Nehezebb szerkezeteknél gyakran 75 × 75 × 6 mm-nél nagyobb méretekre van szükség. Ha nem biztos a terhelés kiszámításában, forduljon szakképzett építőmérnökhöz, vagy küldje el terhelési feltételeit a YS STEEL-nek professzionális anyagajánlatért.
A YS STEEL szabványos 6 méteres, 9 méteres és 12 méteres acél sarokrudakat szállít. Ezek a hosszúságok a legtöbb szállítási és gyártási követelménynek megfelelnek. Egyedi hosszúságok 1 métertől 15 méterig kérésre gyárthatók. Megrendeléskor vegye figyelembe a vágási tűréshatárt, amely melegen hengerelt profiloknál általában ±25 mm. A nagy pontosságú gyártáshoz a YS STEEL ±2 mm-es tűréshatárig pontos hosszúságú végvágást biztosít.
Igen, a YS STEEL minden szállítmánya tartalmaz egy malomvizsgálati tanúsítványt, amely dokumentálja a kémiai összetételt, a folyáshatárt, a szakítószilárdságot, a nyúlást és a méretvizsgálati eredményeket. A tanúsítvány visszavezethető az eredeti hőszámra és gyártási tételre. Ha projektje harmadik fél általi ellenőrzést igényel, a YS STEEL megszervezheti az SGS, BV, TUV vagy más elismert ügynökségek általi ellenőrzést a szállítás előtt.
Kültéri vagy korrozív környezetben a tűzihorganyzás a leginkább javasolt felületkezelés az acél sarokrudak esetében. A cinkbevonat áldozatos védelmet nyújt, vagyis a cink korrodál először, és védi az alatta lévő acélt. A tűzihorganyzott acél sarokrudak élettartama enyhe légköri viszonyok között meghaladhatja a 30 évet. Tengeri vagy erősen ipari környezetben a duplex rendszer, amely tűzihorganyzásból és epoxi fedőbevonatból áll, a legjobb védelmet nyújtja. A YS STEEL az ASTM A123 vagy az EN ISO 1461 szabvány szerinti horganyzást 70 és 100 mikron közötti bevonatvastagsággal, az anyagvastagságtól függően végezheti.
